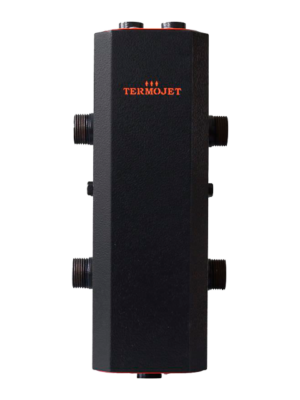

Гидрострелка Termojet ck-28-02 в изоляции.
Гидрострелка Termojet ck-28-02, или как ее еще называют более правильно «гидравлический разделитель», очень простое на первый взгляд устройство для монтажа системы отопления дома которое отделяет работу слабого котлового насоса и работу мощных насосов системы радиаторного и напольного отопления. Если разобраться, то гидравлический разделитель представляет из себя полую трубу, имеющую вход и выход подающей линии теплоносителя а, так же, вход и выход обратной линии теплоносителя. В данном случае, если система отопления имеет собственные насосы, помимо котлового насоса, естественно, что нескольким более мощным насосам системы нужно больше протока теплоносителя чем может им дать один котловой насос. Вот как раз и для компенсации этих потребностей и служит гидравлический разделитель.
Наглядно принцип работы можно представить так :
Если проток теплоносителя через котловой насос совпадает с потребностью насосов системы отопления то весь нагретый теплоноситель проходит прямо в систему и вся остывшая обратка поступает в котел.
Если вдруг, оказалось что котловой насос более мощный в сравнении с насосами системы или, допустим, насосы системы отопления остановились — тогда теплоноситель подающей линии котла пройдет по малому кругу гидрострелки и вернется в котел в виде нагретой обратки.
Если же, как обычно, насосы системы отопления хотят для протока больше теплоносителя чем может дать котловой насос — тогда часть нагретого теплоносителя насосы возьмут от котла а, недостающую часть доберут из своей же обратной линии, через гидрострелку.
Как видим, на первый взгляд все просто но, на самом деле хорошая гидрострелка должны быть определенным образом рассчитана и иметь определенные размеры. В противном случае, будет нарушено гидравлическое сопротивление контуров и система будет работать неисправно. Кроме того, в гидрострелках Termojet реализована удаление мусора из системы отопления а, так же, установлена сетка для удаления кислорода из теплоносителя.
Техническое описание гидрострелки Termojet CK-28-02.
Вход и выход — 2″ Н
выходы слива, датчика и воздухоотводчика — 1/2″В
проток при Vmax=0,2 м/сек — 14,3 м³/час.
Мощность при:
∆Т=10°С — 166кВт,
∆Т=15°С — 240кВт,
∆Т=20°С — 320кВт
Внутри, в нижней части гидрострелки Termojet CK-28-02, установлены наклонные пластины для удаления шлама. В верхней части, внутри, установлена сетка для удаления кислорода из теплоносителя.
Теплоизоляция выполнена из мягкого полиуретана и защищена декоративным металлическим кожухом окрашенным в черный цвет при помощи специальной эмали устойчивой к трению.
В комплект поставки входит 2 крепления для монтажа гидрострелки на стену котельной.
